Surfscan® SP2 / SP2XP無圖案晶圓缺陷檢測系統

Surfscan® SP2和SP2XP系統是KLA革命性的Surfscan SP1平臺的第二代產品，用于無圖案晶圓檢測。Surfscan SP2采用了開創性的紫外線(UV)激光技術、新的暗場光學技術和先進的算法，能夠發現小至37nm的缺陷，在相同的靈敏度下，其產量比上一代系統快2倍。

SP2專為射頻、汽車、SiC、GaN、LED等新興技術和高達≥4xnm設計規則的成熟工藝節點而設計，在整個半導體生態系統中，為襯底、IC、設備和材料制造商提供其所需的工藝和設備的認證與監測。

Surfscan系列無圖案檢測儀旨在實時捕獲裸晶圓、光滑和粗糙薄膜和堆疊、光阻和光刻堆疊上的關鍵缺陷，并對其進行分類。

通過及早發現和識別這些關鍵缺陷及表面質量問題，Surfscan系統能夠更快地識別工藝和設備問題，從而加速量產投產、提高良率并增進盈利。SP2 Pro系列設備既能滿足研發探索應用，也同樣適用于在一個完整的制造環境中為關鍵設備監測提供檢測點，所有這些都可以由這一個系統完成。

1、直入射和斜入射光學照明模式為捕獲各種不同的缺陷和表征晶圓質量提供了一系列不同的方法多種光束尺寸/產量/靈敏度模式可針對每個應用進行優化并提供其所需的最佳性能。

2、對硅襯底設備進行認證和工藝監控，可為200mm/300mm晶圓格式提供>37nm的靈敏度;擁有高靈敏度模式擴展了研發應用的能力。

3、SURFimage™數據通道能夠識別如完整晶圓圖像中的表面微粗糙度局部變化之類的空間擴展的表面異常。重新啟動產品制造以提高可維護性和供應的可預測性;采用標準晶圓傳送系統并可實現靈活配置。

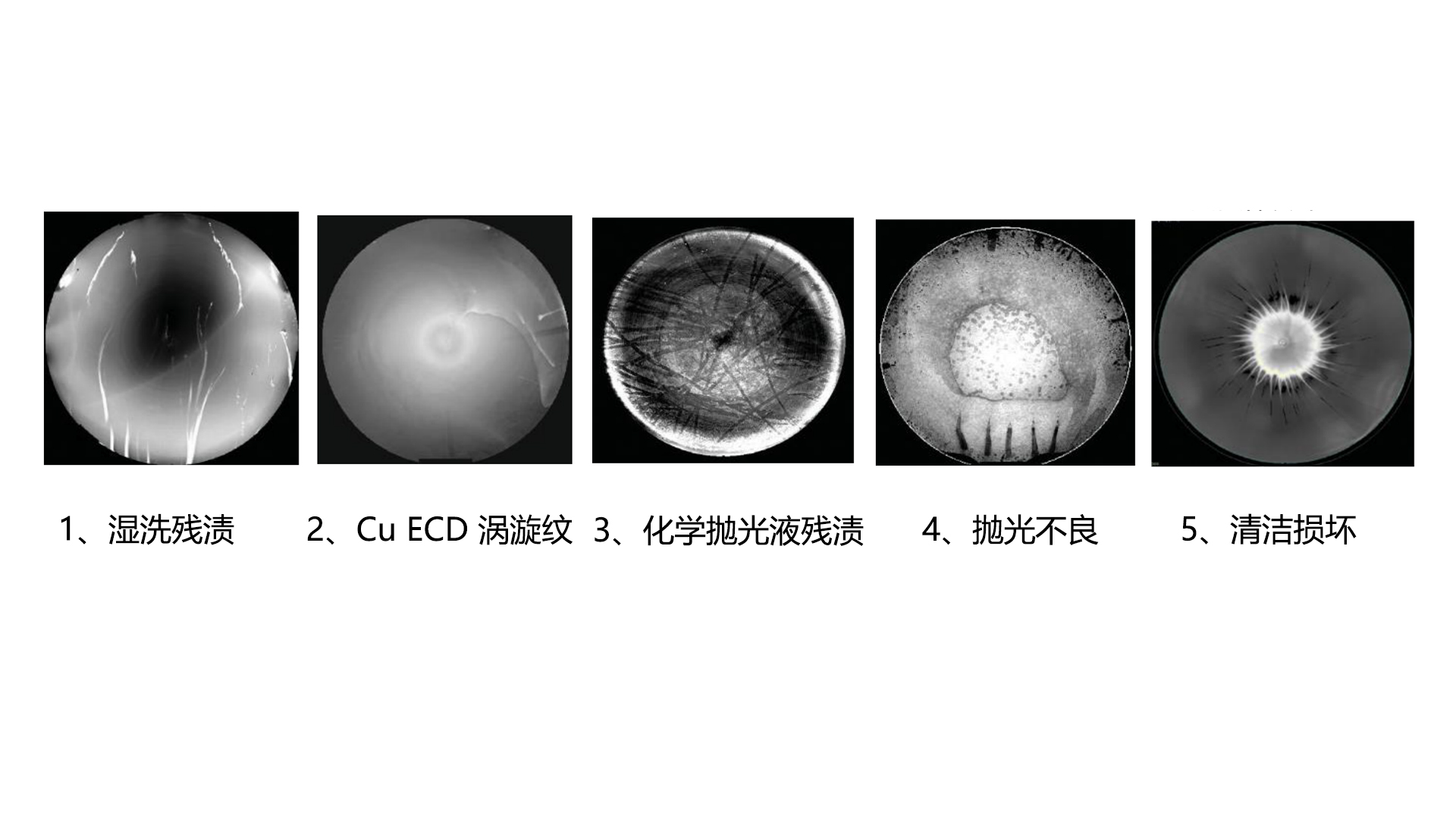

SURFimage 應用示例：



缺陷靈敏度

1、直入射照明(左)和斜入射照明(右)可以在單一的菜單中進行組合。

2、雙掃描是一項菜單選項，可使用斜入射光照對顆粒進行檢測和直入射光照對機械劃痕和滑移線進行檢測，并自動將所有結果合并到一個晶圓圖/結果文件中(該功能僅限于SP2XP)。

3、明場微分干涉對比度(BF-DIC)能夠在表面高度發生變化情況下改善缺陷捕獲(該功能僅限于SP2XP)。

4、缺陷和SURFimage的結果可以合并成單個晶圓圖進行輸出擴展薄膜靈敏度(XFS)光罩有助于最大限度地檢測多晶硅、鎢和銅(升級選項)上面的缺陷 。
